Liukuovien suunnitteluopas

VAIHE 1

Suunnittele ja mittaa tilasi

Syvyys (D)
Aloita mittaamalla tilasi syvyys ja varmista, että leveys- ja korkeusmitat ovat oikein, sillä seinät eivät aina ole täysin suorat. Vaatetangolla varustetun liukuovellisen vaatekaapin syvyydeksi suosittelemme 675 mm. Kolmiurainen ratkaisu tarvitsee lisää syvyyttä, koska kiskot vievät enemmän tilaa.

Korkeus (H)
Mittaa korkeus kolmesta kohdasta (vasemmalta, oikealta ja keskeltä). Käytä pienintä korkeusmittaa, jotta ovia ei tehdä liian korkeiksi. Enintään 12 mm:n korkeuserot voidaan säätää paikallaan ovien pyörillä.

Leveys (B)
Mittaa leveys katosta ja lattiasta kuvan osoittamalla tavalla.

Vinoleikatut ratkaisut

Jos mittaat vinoleikattua ratkaisua varten, mittaa piirustuksen mukaan.

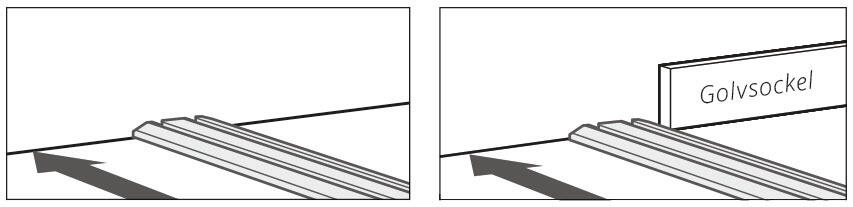

Jalkalistalla ja lattiakiskolla

Jos haluat säilyttää jalkalistat (1), voit käyttää peitelistojamme (2) liukuovien ja seinän välisen raon peittämiseen.

Mittaa leveys seinästä seinään ja vähennä peitelistojen kokonaissyvyys. Elfan peitelistan syvyys on 19 mm.

Ilman jalkalistaa ja lattiakiskoa

Anna ovien ulottua seinästä seinään poistamalla tai leikkaamalla jalkalista (1). Mittaa siinä tapauksessa leveys seinästä seinään ilman jalkalistaa.

VAIHE 2

Suunnittele liukuovet

Luo ainutlaatuinen ja räätälöity liukuoviratkaisu. Tässä osassa esittelemme liukuovien eri osat ja niiden suunnittelun.

1. KATTOKISKO ETULEVYLLÄ

2. KEHYS

3. JAKAJA

4. LATTIAKISKO

5. POIKKIPROFIILI YLÄ/ALA

6. TÄYTE

7. LIMITYS
Pinta, jossa kaksi liukuovea on päällekkäin niin, että vain yksi kehyksistä on näkyvissä, kun vaatekaappi on suljettu.

8. LED-VALAISTUS

9. SOFT CLOSE

10. SÄÄDETTÄVÄ ALAPYÖRÄ

11. ASENTOPYSÄYTIN
Asentopysäytin on asennettu kattokiskoon, jotta ovi pysyy oikeassa asennossa, vaikka lattia olisi hieman epätasainen.

12. ERILAISTEN TÄYTTEIDEN JA MALLIEN YHDISTELMÄ

Suunnittelu liukuovet yhdessä sisustuksen kanssa

Sisustusta suunniteltaessa huomioon otettavia asioita:
Älä sijoita ulosvedettäviä laatikoita sellaisen oven taakse, jota ei voi työntää tarpeeksi sivuun, sillä silloin sisustusta ei voi vetää ulos. Suosittelemme aina parillista ovien lukumäärää, sillä silloin voit avata suuremman osan vaatekaapista samanaikaisesti. Se helpottaa myös sisustuksen suunnittelua liukuovien takana.

Jos haluat kolme liukuovea, suosittelemme kolmiuraista kiskoa tavallisen kaksiuraisen kiskon sijaan. Kukin ovi asetetaan tällöin omaan uraansa, ja voit avata suuremman osan vaatekaapista samanaikaisesti.

2 liukuovea
Aseta ulosvedettävät kalusteet uloimpiin osiin.

4 liukuovea
Aseta ulosvedettävät kalusteet keskimmäisiin ja uloimpiin osiin.

3 liukuovea, kaksiurainen ratkaisu
Voit avata 1/3.

3 liukuovea, kolmiurainen ratkaisu
Voit avata 2/3.

Liukuovien vaihtoehdot

Erilaiset kehykset

Ilman kehystä

Massiivinen liukuovi, jolla on puhdas, ajaton ulkonäkö.

LINEAR

Puukehys

Klassinen liukuovi, jossa on leveä valkoinen kehys ja vankka tuntuma.

GRACE

Metallikehys

Alumiini- tai teräsrunkoiset liukuovet eri muodoissa, väreissä ja eri pinnoilla.

GALLERY ARTIC FORMA

ESTETIC ORIGINAL VISTA

Erilaiset täytteet

Meillä on monia erilaisia täytteitä. Täytteitä on monissa eri materiaaleissa, ja niitä puolestaan on saatavana monissa eri väreissä. Ovet toimitetaan vakiona puutäytteellä (melamiini ja viilu) pystysuuntaisella syykuviolla. Tilauksesta ne voidaan toimittaa vaakasuuntaisella syykuviolla. Erikoisleveissä ovissa täyte toimitetaan aina vaakasuuntaisella syykuviolla.

Melamiini

Melamiinin pinta on erittäin kestävä ja kestää vuosia. Nämä ovat kaksipuolisia täytteitä, joten ne soveltuvat huoneenjakajaratkaisuiksi.

Melamiini Exclusive

Nämä ovat kaksipuolisia täytteitä, joten ne soveltuvat huoneenjakajaratkaisuiksi.

Melamiini Puu

Nämä ovat kaksipuolisia täytteitä, joten ne soveltuvat huoneenjakajaratkaisuiksi.

Peili

Peilejä ja värilaseja ei voi valita huonejakajaliukuoviin. Kaikissa peileissä ja värilaseissa on suojakalvo lasin taustapuolella. Turvallisuutesi vuoksi tätä suojakalvoa ei saa poistaa.

Dekor Special

Decor Special on saatavana väreissä "Glossy White" ja "Tarragon".

Nordic Sense

Nordic Sense on saatavana väreissä ”Pine green”, ”Green mist”, ”Sandstone” ja ”Clay brown”.

Puuviilu

Puuviilu on elävä materiaali. Tämä tarkoittaa, että jokainen viilutettu pinta on ainutlaatuinen ja omaa oman ilmeensä.
Nämä ovat kaksipuolisia täytteitä, joten ne soveltuvat huoneenjakajaratkaisuiksi.

Select Exklusiv (NCS)

NCS tarkoittaa, että voit saada täytteen missä tahansa NCS-värissä. Materiaali on MDF-levyä, joka on maalattu yhdeltä puolelta.

Lasi

Peilejä ja värilaseja ei voi valita huonejakajaliukuoviin. Kaikissa peileissä ja värilaseissa on suojakalvo lasin taustapuolella. Turvallisuutesi vuoksi tätä suojakalvoa ei saa poistaa.

Lasi Exclusive

Karkaistu lasi (50020, 50040, 50041 ja 50042) ei vaadi suojakalvoa, ja sitä voidaan käyttää huonejakajaliukuovissa.

Liukuovimallit

ESTETIC, ARTIC, FORMA, VISTA, ORIGINAL

Täytteet kehyksellisiin liukuoviin

Voit valita joko valmiiksi määritellyn tai Adaptin, jossa voit päättää itse ja yhdistää jopa 10 eri täytettä samaan oveen. Voit yhdistää useita eri malleja samaan ratkaisuun..

*Eri täyteryhmillä on erilaiset maks. korkeudet Plain-mallissa. Lisätietoja on saatavilla kunkin ovimallin kohdalla.
*Plain-mallissa kaikkien lasi- ja peilitäytteiden (G1-G3) enimmäiskorkeus on 2669 mm (Vista) ja 2674 mm (Estetic, Artic, Forma).

LINEAR

Massiivinen tunne ja ainutlaatuiset kuviot

Linearille on ominaista Hanna Werningin luoma kaunis kuviointi.

Tässä maalatussa ovessa on ohut alumiinilista sivuilla ja kaksi upotettua valkoista tai harmaata alumiinikahvaa oven molemmilla puolilla. Linearissa on vakiona Plain-takapuoli. Jos tilaat liukuovet huoneenjakajaratkaisuna, ne toimitetaan valitulla kuviolla molemmin puolin, ellet nimenomaisesti tilaa eri kuviota takapuolelle. Reflect- ja Plain-malleissa on aina Plain-takapuoli.

GRACE

Ajaton ovi klassiseen tyyliin

Gracelle on ominaista klassinen muotoilu, joka ylittää trendit ja kestää ajan hammasta. Klassinen valkoinen liukuovi, joka antaa jämäkän puisen vaikutelman. Kaikille, jotka etsivät ovea, jossa on moderni tai perinteinen skandinaavinen tunnelma ja tyyli - yksinkertaisesti tulevaisuuden klassikko!

Valitse haluatko peilin vai et, Plain-mallin vai neljä paneelia (Quattro). Voit yhdistää samaan ratkaisuun eri ovimalleja, mutta et voi valita samaan oveen eri täytteitä.

GALLERY

Teollinen tai ranskalainen tunnelma

Gallery on liukuovimallimme, jossa on sekä vaaka- että pystysuuntaiset välipuut. Täydellinen huoneenjakajaksi tai vaatekaapin eteen, jos haluat esitellä suosikkivaatteitasi. Mustalla kehyksellä luot teollisen tunnelman, ja valkoisella kehyksellä voit luoda klassisen ranskalaisen ilmeen.

Täytteet:
A) Karkaistu lasi tai peili. Peiliä ei voi valita huoneenjakajaan.
B) Valkoinen kehys: Satin white melamin. Musta kehys: Charcoal oak melamin.

Eri asennusvaihtoehdot

SOPII KAIKKIIN LIUKUOVIIN

Lattia- ja kattokiskot

Kaikki liukuovet toimitetaan vakiona kaksiuraisella kiskosarjalla. Lattiakisko, joka kiinnitetään lattiaan ruuveilla tai teipillä, ja kattokisko, joka ruuvataan kiinni kattoon.

LINEAR, GRACE, GALLERY, ESTETIC, ARTIC, FORMA

Yksiurainen kiskosarja

Kaksiurainen kiskosarja voidaan tilauksesta ilman lisäkustannuksia vaihtaa yksiuraiseen kiskosarjaan, jonka leveys on enintään kaksi kertaa oven (ovien) leveys. Täydellinen, jos haluat käyttää liukuovea huoneen ovena ja haluat sen kulkevan erityisen pitkällä kiskolla.

HUOM! Ilmoita tilauksessa yksiurainen kiskosarja.

LINEAR, GRACE, GALLERY, ESTETIC, ARTIC, FORMA, VISTA

Kolmiurainen kiskosarja

Jos ratkaisussa on kolme liukuovea, voit lisämaksusta korvata kaksiuraisen kiskon kolmiuraisella. Kukin ovi kulkee sitten omassa urassaan, jolloin voit avata suuremman osan vaatekaapista.
Kolmiurainen kisko on lisävaruste, jota ei voi yhdistää seinäripustettuihin tai vapaasti ripustettuihin liukuoviin.

LINEAR, GRACE, GALLERY, ESTETIC, ARTIC, FORMA

Seinäripustetut

Liukuoviratkaisu, jossa yksi kisko on seinällä ja toinen lattialla.
Mahdollisuus valita yksi- tai kaksiurainen ratkaisu. Valitettavasti seinäripustettuja liukuovia ei voi yhdistää vinoleikkaukseen tai soft close -toimintoon. Kaikkiin ratkaisuihin toimitetaan galvanoidusta teräksestä valmistetut seinäkiskon päätykappaleet kiskojen väristä riippumatta. Lattiakiskon päätykappale toimitetaan mattahopeana riippumatta lattiakiskon väristä.

ESTETIC, ARTIC, FORMA

Vinoleikatut liukuovet

Liukuoviratkaisu, jossa yksi kisko (vino) on asennettu kattoon ja toinen lattiaan.

Mahdollisuus valita kaksi- tai kolmiuraiset ratkaisut.

Ohjausvarsi asennetaan vinoleikatun liukuoven takapuolelle. Ohjausvarsi kiinnitetään ja liukuu ohjainkiskossa, joka asennetaan melamiini- tai lankahyllyn etureunaan rakenteen vakauttamiseksi.
Tärkeää: Ennen kuin tuotanto alkaa, sinun, loppuasiakkaan, on hyväksyttävä Elfan suunnitteluehdotus.
Karkaistua lasia ei voi käyttää vinoleikatussa kentässä.
Vain yksi ovi per puoli voidaan vinoleikata.
Liukuovea ei voi vinoleikata kärjeksi. Edellyttää 90 mm:n suoran pinnan.
Vinoleikkausta ei voi yhdistää seinäripustettuihin, vapaasti ripustettuihin tai soft close -oviin.

LINEAR, GALLERY, ESTETIC, ARTIC, FORMA

Huoneenjakaja (ylimääräinen etulevy)

Jos aiot käyttää liukuoviratkaisuasi huoneenjakajana, suosittelemme, että tilaat ylimääräisen etulevyn kattokiskon takapuolelle. Tällöin liukuoviratkaisu näyttää samalta molemmilta puolilta ja kattokisko on piilossa ratkaisun molemmilla puolilla.

Jos haluat huoneenjakajaratkaisun ilman lattiakiskoa, sinun on yhdistettävä lisävarusteet Huoneenjakaja ja Vapaasti ripustettu.

(HUOM! Varmista, että valitset kaksipuoliset täytteet huoneenjakajaratkaisuusi. Ilmoita Huoneenjakaja tilauksen yhteydessä).

LINEAR, GALLERY, ESTETIC, ARTIC, FORMA

Vapaasti ripustettu

Liukuoviratkaisu, joka asennetaan kattoon ilman lattiakiskoja. Lattiassa oleva pieni ohjaustappi ohjaa oven oikeaan asentoon. Vapaasti riippuvat ovet sopivat täydellisesti yhdistettäväksi lisävarusteeseen Huoneenjakaja.

Elfan patentoitu vapaasti ripustettu liukuoviratkaisu kulkee vahvistetussa kaksiuraisessa kiskossa, joka kiinnitetään kattoon - lattiakiskoa ei tarvita.

Lattia pysyy vapaana - ilmavampi tunnelma ja helpompi siivota.
Toimii yhtä hyvin vaatekaapin edessä kuin - Huoneenjakajana.
HUOM! Tilaa ylimääräinen etulevy huoneenjakajaratkaisuja varten!
Soft close sisältyy - sekä sivuille että ratkaisun keskelle.
Oven maks./min leveys ja korkeus, katso vastaava ovimalli.

Lisävarusteet

Elfa tarjoaa laajan valikoiman lisävarusteita, jotka parantavat liukuovien toimivuutta entisestään. Voit yhdistellä eri lisävarusteita, jotta ovet sopivat täydellisesti tarpeisiisi ja tiloihisi.

Soft close

Elfa tarjoaa kattokiskoon esiasennetun, patentoidun Soft close -sulkutoiminnon, jonka ansiosta ovet sulkeutuvat pehmeästi ja turvallisesti.

Soft close sisältyy maksutta Linear-, Gallery-, Estetic-, Artic- ja Forma-malleihin. Saatavana lisävarusteena Grace- ja Vista-malleihin. Ei voi valita Original-malliin.

Ei voida yhdistää Vinoleikattuun tai seinäripustettuun liukuoviratkaisuun.

Oven vähimmäisleveys:
Grace: 600 mm, Vista: 700 mm

LED-valaistus

LED-valaistus toimitetaan asennettuna kattokiskoon, mukaan lukien 12 V:n muuntaja ja 4 metriä kaapelia käsikäyttöisellä kytkimellä. Liitin voidaan sijoittaa mille tahansa valaisimen sivulle.

Värilämpötila on lämmin valkoinen; 3000 kelviniä. Suosittelemme huoneenjakajaratkaisuihin kahta LED-valaisinsarjaa.

Saatavana lisävarusteena kaikkiin Elfa-liukuoviin paitsi Originaliin.

Teipattu lattiakisko

Jos et halua ruuvata lattiakiskoa, suosittelemme lisävarusteena saatavaa valmiiksi teipattua lattiakiskoa. Lattiakiskon mukana toimitetaan vahva kaksipuolinen teippi, jolla kisko kiinnitetään lattiaan.

Täydellinen, jos sinulla on lattialämmitys.

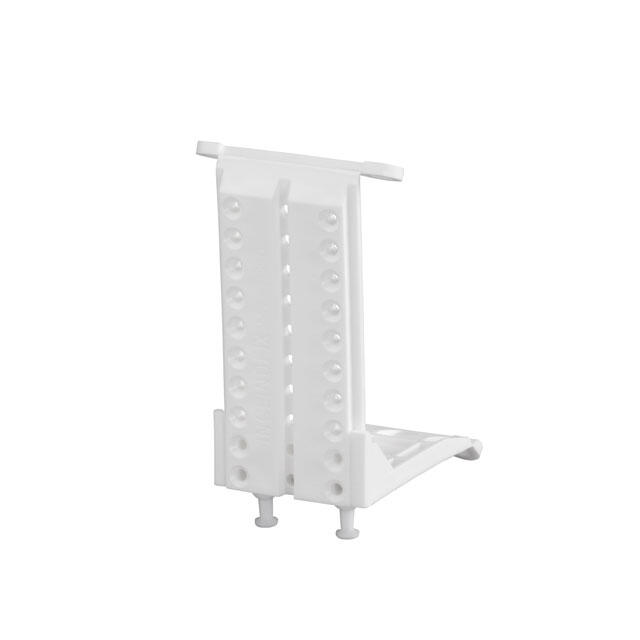

Vinokattokiinnikkeet

Kattokiskojen kiinnittämiseen vinokattoihin. Aseta kiinnikkeet 100 mm:n päähän kiskon kummastakin päästä ja sitten 500 mm:n välein. Ei voi käyttää Soft closen kanssa.

Kattokaltevuuksiin 17-55°.

Räätälöidyt päätylevyt

Voimme leikata päätylevyn haluamaasi leveyteen ja korkeuteen.

Valitse syvyys seuraavista:
100-675 mm (kaikki päätylevyt)
676-725 mm (vain valkoinen 40002)

Valitse korkeus seuraavista:
100-2608 mm (kaikki päätylevyt)
2609-3000 mm (vain valkoinen 40002)

Räätälöity päätylevy valitulla NCS-vakiovärillä

Voit tilata MDF-päätylevyn, joka on maalattu haluamallasi NCS-vakiovärillä.
Päätylevy tehdään aina mittojesi mukaan, ja se maalataan molemmilta puolilta ja molemmilta pitkiltä sivuilta.

Leveys: 19 mm
Valitse syvyys välillä: 100-725 mm
Valitse korkeus välillä: 100-2800 mm

Asennuskulma

Kiinnike päätylevyn asennuksen. Toimitetaan 4 kpl pakkauksessa. Suosittelemme, että käytät seitsemän kulmaa päätylevyä kohti. Viisi tasaisesti sijoitettua kulmaa seinää vasten. Päätylevy kiinnitetään lattiaan ja kattoon siten, että yksi kulma on kattokiskon takana ja toinen lattiakiskon takana.

28 x 21 x 42 mm
Platina

Madalluskiinnike

Kattokiskojen kiinnittämiseen epätasaisiin kattoihin tai aukon korkeuden pienentämiseen. Aseta kiinnikkeet 100 mm:n päähän kiskon kummastakin päästä ja sitten 500 mm:n välein. Ei voida yhdistää Soft close -toimintoon. Voi pienentää aukon korkeutta 90–500 mm.

Peitelista

Peitelista kalvopintaista MDF-levyä, joka on saatavana sekä kaksi- että kolmiuraisiin ratkaisuihin. Väri vastaa samannimistä liukuoven täytettä. Jos haluat säilyttää jalkalistan liukuovia asentaessasi, voit kiinnittää peitelistan jalkalistan yläpuolelle tai katkaista jalkalistan ja kiinnittää peitelistan aina lattiakiskoon asti.

Muista ottaa huomioon peitelistan syvyys, kun ilmoitat liukuoviesi mitat.

Seinäprofiili

Seinäprofiili valkoiseksi lakattua alumiinia. Käytetään 19 mm:n päätylevyn kiinnittämiseen seinään.

23 x 28 x 2608 mm
23 x 28 x 3000 mm

Päätylevy

Saatavana on melamiinisivut, jotka sopivat liukuovien täytteisiin. Voit leikata ne halutun korkuisiksi tai syvyisiksi, ja ne on helppo kiinnittää seinään asennuskulmien tai seinäprofiilin avulla. Reunanauha toisella sivulla, joka on pehmeästi pyöristetty.

Leveys: 19 mm

VAIHE 3

Piirrä ja tilaa ratkaisusi

Kokeile 3D-suunnittelutyökaluamme

Suunnittelutyökalussa voit vetää haluamasi osat, oli kyse sitten pienistä hyllyistä tai täysimittaisesta vaatekomerosta, paikalleen omaan säilytysratkaisuusi.
