Raam alumisele tööriistakapile sahtlite jaoks

Tooteinfo

<

Tooteinfo

Täienda garaažiholustust meie alumise kapi raamiga, mis loob aluse paindlikule sahtlitega põrandakapile. Vastupidaval terasraamil on PP‑plastist nurgakaitsmed ning lukustusmehhanism sahtlitele. Paigaldatakse Garage+ rippsiinide vahele kinnituskomplektiga või kasutatakse eraldiseisvana reguleeritavate jalgadega; rataste lisamisel saad mobiilse tööriistakäru.

TootesariGarage+ by Elfa

Toote number

4700099

VärvMatt hall

Laius (mm)605

Sügavus (mm)531

Kõrgus (mm)767

Kaalu soovitus220 kg

Tehniline kirjeldus

<

Tehniline kirjeldus

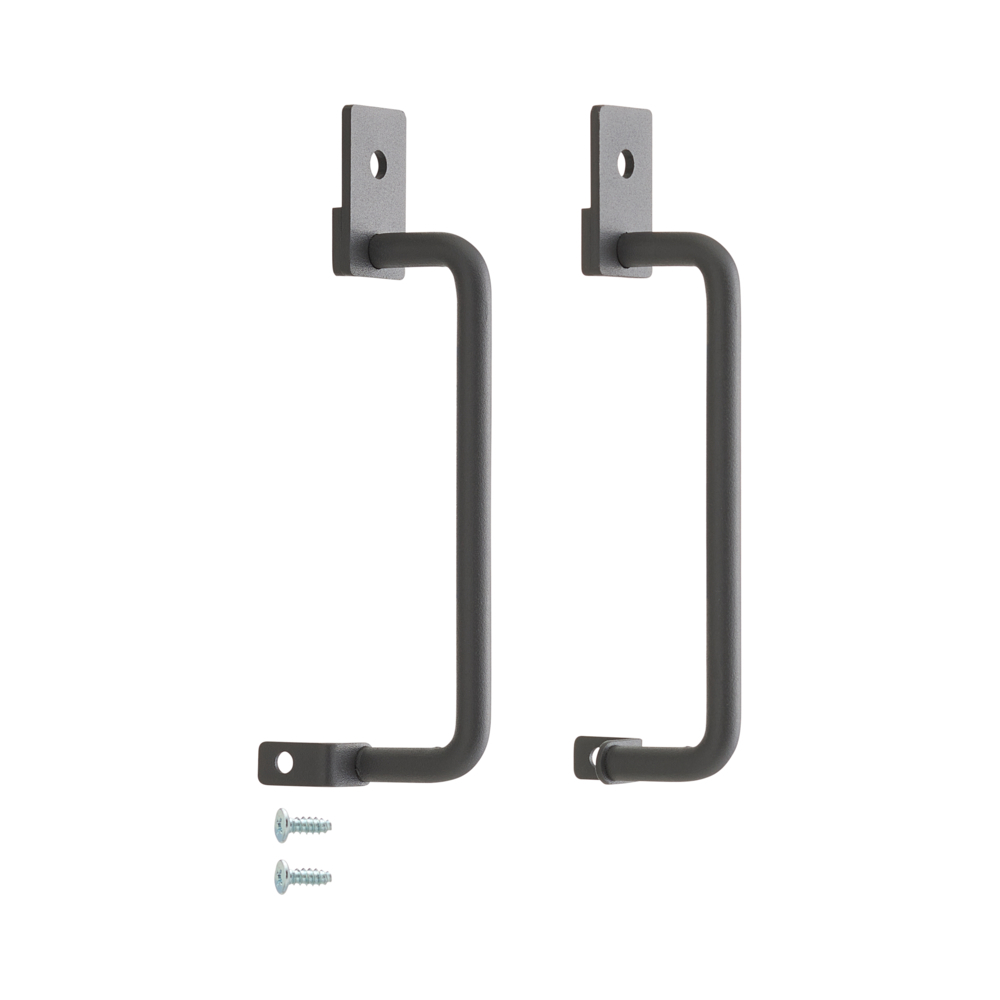

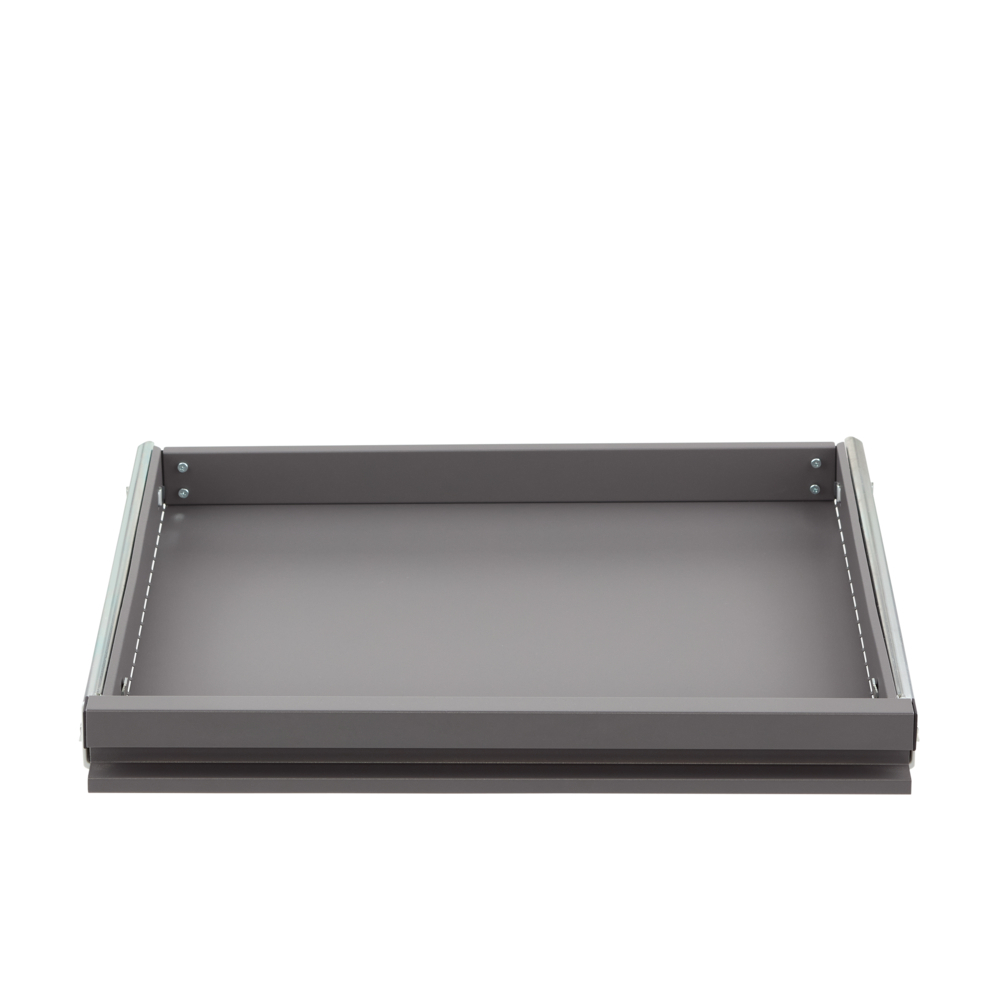

Kandesüsteem alumisele tööriistakapile sahtlitega. Lisa sobivad sahtlid. See kandesüsteem erineb komplektse alumise tööriistakapi (7400028) kandesüsteemist üla‑ ja tagaseina lukustusfunktsioonide tõttu; seetõttu ei saa sellele paigaldada alumise tööriistakapi riiulit (4700105). Paigaldusvõimalused: riputatuna rippsiinidele (kasuta rippsiini kinnituskomplekti kapile), liikuvana ratastega, eraldiseisvana kapijalgadega. Täieliku alumise tööriistakapi sahtlitega jaoks on vaja: Kandesüsteem sahtlitega kapile (4700099) Sahtlid: madal (4700101), keskmine (4700102) ja/või sügav (4700103) – vastavalt planeerimisreeglitele. Sahtlid on kolmes kõrguses, integreeritud esikäepidemega ja plastotsikutega; tarnitakse lamedate pakenditena, tugevdatud siinidega ja kogu vajaliku paigaldusvarustusega. Võimalikud lisad (olenevalt paigaldusest): Rattad kapile must (4700123) Rippsiini kinnituskomplekt kapile (4800082) Kapijalad (4700119) Käepidemed alumisele tööriistakapile Matte grey (4700134) Nurgakaitsmed mustast PP‑plastist. Kapi ülaosa on tugevdatud ja kasutatav riiulina. Väljalõigatud logo tsingitud nurgakinnitusega taga. Värv: Matte grey, NCS S 7500‑N

Planeerimise reeglid

<

Planeerimise reeglid

Kui planeerid Elfa planeerimistööriistaga, aitab planeerimistööriist sul kavandada sinu kapi erinevaid funktsioone. Sahtlitega alumises kapis on sahtlite jaoks 11 positsiooni: Eriti madal sahtel = 1 positsioon: kõrgus 59 mm Madal sahtel = 2 positsiooni: kõrgus 123 mm Sügav sahtel = 4 positsiooni: kõrgus 251 mm Kokku peab summa olema 11 positsiooni.

Ohutus- ja hooldusjuhised

<

Ohutus- ja hooldusjuhised

Turvalisus

Maksimaalne koormus sektsiooni kohta on: 200 kg (Classic by Elfa, klõpsatav ülaosa) 240 kg (Garage+/Décor+). Vältige iga üksiku sisustustoote ülekoormamist ja jaotage kaal ühtlaselt kogu süsteemis. Erinevatel toodetel on erinevad soovitused soovitatava maksimaalse koormuse kohta. Lisateabe saamiseks vaadake teavet iga toote jaotises "Tooteteave" ja "Mõõtmine ja planeerimine". Enne paigaldamist kontrollige seina materjali ja seisukorda. Elfa tootevalik on üldiselt kohandatud tavapäraseks kasutamiseks kodus/sisekeskkonnas.

Hooldus

Pühkige toodet lapiga damppehme pesuvahendiga. Seejärel pühkige puhta lapiga kuivaks. Veenduge, et toode oleks täielikult kuiv.

Kokkupaneku juhised

<

Kokkupaneku juhised

Alumisi tööriistakappe saab paigaldada rippsiinidele, kasutades rippsiini kinnituskomplekti kapile, need võivad olla põrandal seisvad ja ratastega liigutatavad või põrandal seisvad kapijalgadega. TÄHELEPANU: Kui riputad kapi rippsiinidele, paigalda uksed ja sahtlid alles pärast kapi ülesriputamist. Samm 1: Alusta kapi põhjast. Kinnita vasak ja parem detail (F) vastavalt joonisele. Samm 2: Paigalda üks külg, joondades esmalt eesmise nurga kapi põhjaga vastavalt joonisele. Samm 3: Kui esimene külg on paigas, paigalda teine samal viisil. Samm 4: Kinnita nurgakaitsmed, märgistusega (BL) ja (BR), 2 kruviga (B). Kinnita ka 2 kruvi (B) tagumistesse nurkadesse. Samm 5: Kui mõlemad küljed on paigaldatud ja kinnitatud, pööra üksus nii, et esikülg jääks põranda poole. Samm 6: Paigalda kapi tagasein. Samm 7: Kinnita 2 kruvi (C) märgitud avadesse, et tagasein fikseerida. TÄHELEPANU: Ära paigalda selles etapis rohkem kruvisid (C). Seejärel pööra kapp püstiasendisse. Samm 8 (TÄHTIS): Paigalda lukustusvarras siinile nii, et lukustuskonksud oleksid kapi ülaosas. Lükka siin hoidikusse, mis on paigaldatud tagaseinale. Samm 9: Lükka lukustusvarras ja kapi ülaosa vastavalt joonisele alla. Samm 10: Lükka ülaosa täielikult alla, kuni see on külgedega ühel joonel. Samm 11: Paigalda mõlemad detailid (E) sisemistesse, ülemistesse, eesmistesse nurkadesse vastavalt joonisele. Samm 12 (kui paigaldad käepidemed): Käepidemed on valikulised. Kui paigaldad käepidemed, tuleb need kruvida kahe nurgakaitsme (TL ja TR) alla vastavalt joonisele. TÄHELEPANU: Avad käepidemete alumise osa kinnitamiseks asuvad kapi sisemisel serval. Samm 13: Kinnita 2 kruvi (C), et fikseerida käepidemete alumine osa. Samm 14: Kinnita 6 kruvi (C) tagaseina alumisse ossa. Samm 15: Kinnita 2 kruvi (C), et fikseerida tagaseina ülemine osa. Samm 16 (kui paigaldad rattad): Joonda rattad kapi põhjas olevate avadega. Kinnita iga ratas 4 kaasasoleva kruviga. TÄHELEPANU: 2 piduriga ratast tuleb paigaldada ette.
